什么是配光曲線？

      配光曲線又叫發光強度分布曲線，是描述光源或燈具發光的空間分布特性的一條曲線。

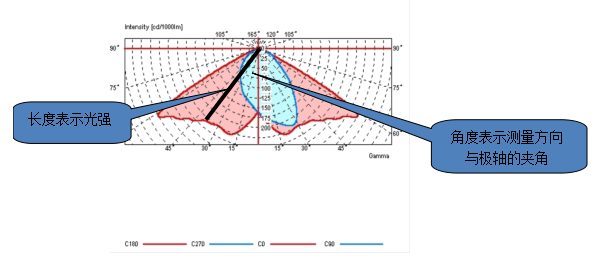

      極坐標表示法的好處就是形象，直觀。

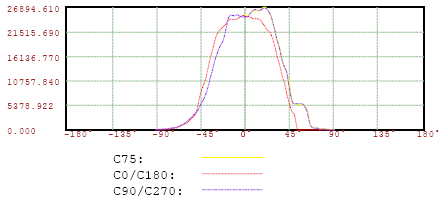

直角坐標表示法：
      此方法通常用于描述泛光燈和配光非常窄的燈具或光源  光的分布。用直角坐標的原點表示光中心，用橫坐標表示方向角，用縱坐標表示光強。
      直角坐標表示法的好處是便于查看不同角度的光強數值。

坐標系統：

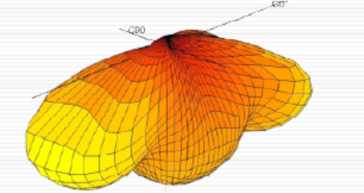

      不同光源、燈具向空間各個方向射出的光通量是很不一樣的。 空間圖最能直觀地描繪光分布的特性。分布光度計測試方法是把各個方向上測得的光強，以一條條矢徑的形式畫在一個球坐標系上。 假定光源就在坐標系的極點上，這些矢量合起來就構成了“光分布體”。其中LSI 分布式光度計就能達到很好的效果。

      燈具的光強通常在許多平面中測得。在各式各樣可能的測試平面中，有三種平面系統已被證明特別有用。
A-平面：

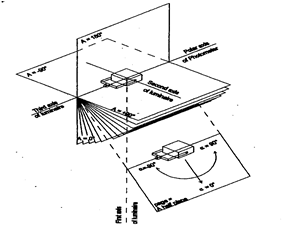

      A-平面坐標系統的說明如圖。極軸在豎直方向。豎直半平面內的角度數據叫做α角度，到此平面的垂直角度是A角度。使用（A， α）坐標指示球面上的某點。α 0 ° 在赤道圈上。燈具口面通常瞄準點（0，0），并且α 0 °平面垂直于燈具口面。α角度的范圍是從-90 °至90 °。A角度范圍從-180 °到180 °，-90 °將在最低點，90 °在最高點。汽車車燈光度數據通常使用A-平面坐標系統。

B-平面：

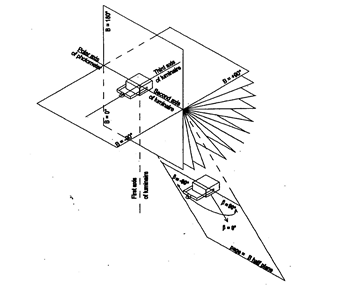

      B-平面坐標系統的說明如圖。極軸在水平方向。水平半平面內的角度數據叫做H角度，到此平面的垂直角度是V角度。使用（H，V）坐標指示球面上的某點。H 0 °在赤道圈上。燈具口面通常瞄準點（0，0），并且V 0 °平面垂直于燈具口面。H角度的范圍是從-90 °至90 °。V角度范圍從-180 °到180 °，-90 °將在最低點，90 °在最高點。泛光燈光度數據通常使用B-平面坐標系統。

C-平面：

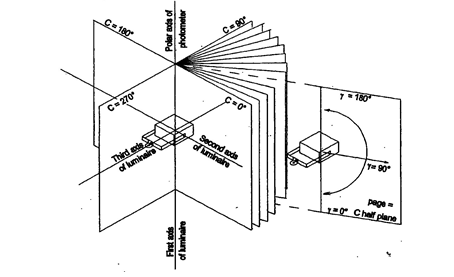

      在C-平面坐標系統中，極軸是垂直的，如圖所示。在垂直半平面測量的角度是γ角度，以及到此半平面的水平角度是C角度。燈具發光口面通常瞄準坐標系中的（C0，γ0）點。γ角度范圍從0°（最低點）到180°（最高點）。C平面在角度范圍從0°到360°，如圖所示。在光度學中C0參考平面位置，通常是平行于燈具的輔助軸線。C-平面坐標系統通常用于室內照明和道路照明的分布光度計測試中并得到廣泛的承認。
