功率測試儀器是電源測試中不可或缺的產品。如果不是變頻技術的發展，如果沒有非線性負載，如果被測量都是正弦波或直流，就測試功率而言用功率計就足夠了，估計不會出現功率分析儀這個產品。下面我就給大家簡單的介紹一下功率計和功率分析儀的區別。

      功率分析儀是一種測量電功率和其他電參數的一種儀器,也稱電參數分析儀。功率分析儀除了測試功率這個重要的參數之外還能檢測其他電性能參數，如電壓，電流，功率因數等。功率分析儀是一款測試設備，主要用于電力電子產品電參數的測量，當然也適用于對電網運行質量進行監測及分析，提供電力運行中的諧波分析及功率質量分析等。

      功率分析儀通常由電壓/電流采樣電路、微處理器運算電路、顯示電路、通訊電路、PC端軟件、電源電路等組成。
      采樣電路分為電壓采樣和電流采樣部分，電壓采樣通常采用電阻降壓采樣，電流采樣采用電流互感器CT隔離采樣，其各自又包括：信號放大、自動量程處理、抗混迭低通濾波電路、ADC模數轉換器組成。此電路對輸入的交流信號進行量化采樣，后經微處理器運算電路進行數字運算處理，并把測量數據顯示在面板上。
      功率分析儀具備功率計的全部功能。由于被測對象往往含有諧波，電壓、電流信號的特征不能僅僅用有效值一個參量來衡量。因此，功率分析儀往往還具備實時波形、諧波分析等功能。

       相比之下，功率計的功能比較單一，主要測量電壓、電流的有效值及有功功率、無功功率等參數，主要用于工頻或直流電參量測量。

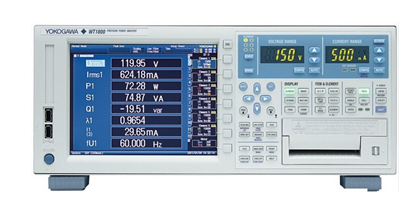

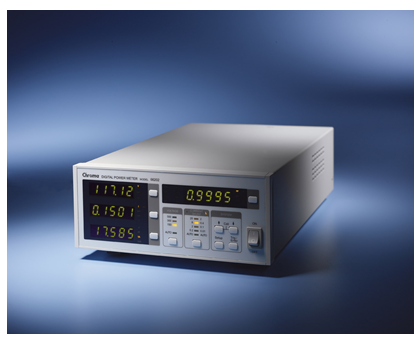

       業界最好的功率分析儀品牌當屬日本橫河，WT3000和WT1800兩款功率分析儀可謂業界標桿。Chroma也有功率分析儀產品，性能較橫河差，但價格便宜，目前主推的是Chroma 66204，是一款4通道的功率分析儀。功率計價格都比較便宜，品牌也很多，Chroma 66202是一款性價比非常高的產品，也具備諧波分析功能，該產品在電源測試行業廣泛使用。
