傳統的數字示波器的底噪是mV級的，uV級的信號完全被噪聲淹沒了。即便某些示波器可以將底噪降低至100uV左右，但由于采用旁路模擬觸發（觸發通道與采集通道性能不一致），觸發靈敏度不夠，不能對小信號進行穩定有效的觸發，無法完成對此類信號的測試。

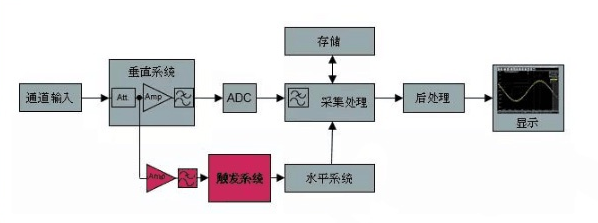

圖一：傳統數字示波器模擬觸發系統

       R&S（羅德與施瓦茨）RTO示波器創新性設計了HD高分辨率工作模式。在該模式下，通過指定帶寬，在保證被測信號不受影響的情況下，通過降低帶外噪聲能量，提高測試信噪比，從而實現高達16Bit的垂直分辨率。通過HD模式，示波器底噪被降低至uV量級，為進行uV級小信號測量提供了技術保障。

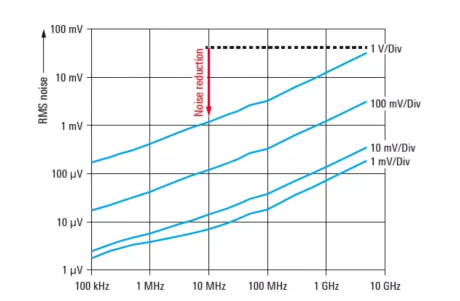

圖二：RTO1044 HD模式下的底噪曲線（50ohm, AC RMS值）

      一般來講，當用示波器在低于10 mV/div 的檔位進行測量時，通常會通過限制測量帶寬的方法將噪聲盡可能地壓低。而 R&S RTO卻不同：它甚至可以在最敏感的小信號檔位提供全帶寬，并且用超過 7位有效位的 A/D 轉換器來進行信號量化。

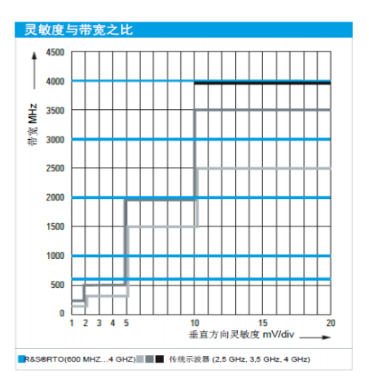

圖三：R&S示波器在垂直方向靈敏度達 1 mV/div 的全帶寬測量

       同時，R&S RTO數字示波器還設計了創新的數字觸發系統，使信號采集和觸發在同一通路上完成，保證了觸發帶寬和低至0.1div以下的觸發靈敏度。

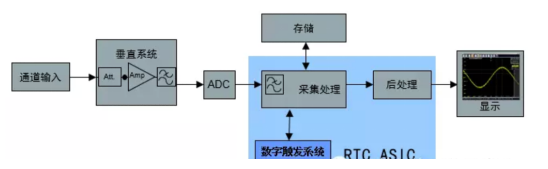

圖四：R&S RTO/RTE系列示波器數字觸發系統

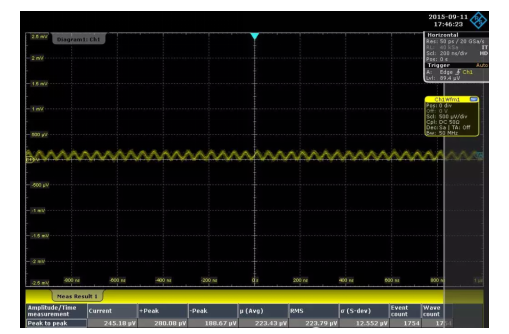

      下圖展示了利用RTO示波器對20MHz 50uV RMS正弦信號的實時測試結果，可以看到RTO示波器對這樣小的信號仍可進行穩定觸發和準確測量。

圖五：RTO示波器測試實例

       通過上邊的介紹我們可以知道，R&S示波器在uV級信號處理上具有獨特的優勢，通過HD高分辨率模式和數字觸發，完美地解決了uV級信號的測試難題。R&S RTO示波器具備600MHz、1GHz、2GHz和4GHz總共4種帶寬，采樣率高達20GS/s，標準存儲深度高達80MS。邁昂科技作為R&S公司華南地區的授權代理商，具備強大的技術支持能力，如果有任何有關示波器的技術問題，歡迎隨時聯系我們。
