當您確定了被測器件的負載測試類型后，負載需要進行模式選擇。電子負載最常見的工作模式有恒流（CC）、恒壓（CV）、恒功率（CP）和恒電阻（CR）模式。將電子負載編程為某個模式后，它將保持該模式，直到模式發生變化為止。

除此之外，如果發生過功率或過溫等故障情況，模式也會發生改變。如果選定了模式，下文中的電流、電阻、電壓和功率模式參數都是可以根據編程設定的。根據前面板選擇模式或根據編程設定模式時，大多數相關參數會在輸入端生效（例外情況見模式說明中的提示）。

一定要注意，在CC工作中，電壓限值不可以編程。但是，如果DUT施加的電壓高于規定電流范圍允許的電壓，那么過壓保護機制啟動，跳閘并關閉輸入。

電流可在兩個重疊范圍中的任意一個（高量程和低量程）進行編程。低量程在小電流設置下可提供更好的分辨率。負載會選擇與編程的量程值相對應的量程。如果量程值位于量程重疊區域，那么負載會選擇低量程。如果當前電流設置在低量程之外，那么負載會自動將輸入調整為低量程內的最高值。如果您在之后編程設定了一個超出低量程的輸入值，前面板顯示屏上會顯示“超出量程”錯誤信息。

粗實線表示可能的工作點與輸入電壓之間的關系。

一定要注意，CV（恒定電壓）工作中設置了電流限值。該實線的水平段表示，如果負載電流保持在電流限值設置的量程內，輸出電壓將保持其編程的設置。CV狀態標志表示輸出電流在限值設置量程內。

當輸出電流達到電流限值時，裝置不再以恒壓模式工作，輸出電壓不再保持恒定。取而代之的是，電子負載此時會將輸出電流調節到其電流限值設置。設置負電流限值狀態標志以指示達到電流限值。如果電壓持續增加，直到超出指定電流量程允許的電壓或最大功率等高線，那么過壓保護機制會啟動，跳閘并關閉輸入。

恒電阻工作（CR）
在這個模式下，負載模塊消耗的電流與編程電阻的輸入電壓成正比。
粗實線表示可能的工作點與電阻設置之間的關系。電阻斜線向下延伸至Rmin（虛線），可使電子負載可以在加載大電流的同時產生低電壓。

電阻可在三個重疊電阻量程當中的任意一個（高、中、低）進行編程。負載選擇與編程的電阻值對應的量程。假如電阻值位于量程重疊區域，那么負載會選擇具有最高分辨率的量程。

假如當前輸入設置超出您選擇的量程，那么負載會自動將輸入設置調整為新選定量程內最接近的可用值。假如您在之后編程設定了一個超出新選定量程的輸入值，前面板顯示屏上會顯示“超出量程”錯誤信息。

恒功率工作（CP）
在恒功率工作中，負載模塊按照編程的恒定功率值調節被測器件的功耗。
負載模塊通過測量電壓和電流的輸入來調節輸入功率，并按照AD轉換器的測試數據流來調整輸入功率。請注意，在CP模式下，相應的編程量程會覆蓋選擇的電壓和電流測量量程。電子負載自動選擇可能的最低量程，以提供更好的分辨率和精度。
負載模塊具有內置過功率保護功能，防止功率超過負載模塊的額定輸出功率（最大功率等高線）2%以上。

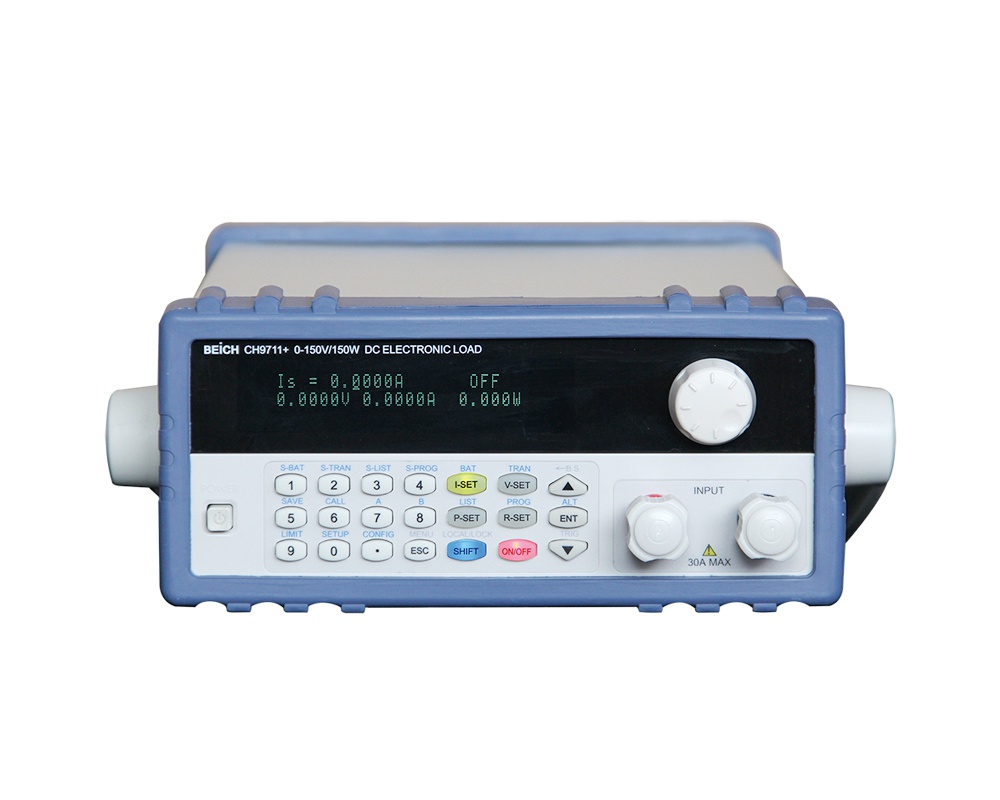

主要特點：
恒流，恒阻，恒壓，恒功率，恒流+恒壓，恒阻+恒壓，六種高速動作模式；
過流，過壓，過功率，過熱，極性反接保護；
高亮度，真空VFD屏，雙排四路同步顯示；
按照溫度變化，無極伺服智能風扇系統；
電路軟啟動時間設定，可按照設定電壓值帶載；
電池測試及短路功能；
提供動態測試，上升下降斜率設定；
支持外部觸發輸入，輸出；
提供外部電流波形監視端子；
支持遠端電壓補償，多個數據存儲；
開機自檢，軟件校正，標準儀器架設計；
支持GPIB,RS232,RS485,USB通訊。
