RSA5000產品系列實時信號分析儀代替了傳統儀器，為您完成日常任務提供了所需的測量信心和功能。RSA5000產品系列提供了行業領先的實時指標，其中包括100%檢測概率短信號持續時間和實時動態范圍。通過RSA5000產品系列儀器，您可以在一臺儀器中同時獲得高性能頻譜分析儀功能、寬帶矢量信號分析儀功能以及實時頻譜分析儀獨特的觸發、捕獲、分析功能。
+17dBm三階交調點，2GHz
±0.3dB絕對幅度精度至3GHz
顯示的平均噪聲電平：–142dBm/Hz@26.5GHz,–157dBm/Hz@2GHz,–150dBm/Hz@10kHz
提供的內置預放：DANL-156dBm/Hz@26.5GHz,-167dBm/Hz@2GHz
相位噪聲：–113dBc/Hz@1GHz,–134dBc/Hz@10MHz載頻,10kHz偏置
高速掃描，高分辨率，低噪聲：1GHz掃描@10kHzRBW,<1秒
帶有HD選項時實時無雜散動態范圍80dB
實時信號處理功能縮短查障時間，從而提高設計信心
每秒最多3,125,000個頻譜以100%檢測概率捕獲0.434μs的信號
SweptDPX頻譜在整個頻率范圍內實現前所未有的信號發現能力
高級DPX其中包括掃頻DPX、無隙DPX三維頻譜圖和DPX零頻寬及實時幅度、頻率或相位
觸發功能放大問題
DPXdensity?觸發頻域中最短0.434μs的事件，區分連續信號與偶發事件
高級時間判定觸發、欠幅脈沖觸發和頻率邊沿觸發可以捕獲最短20ns的復雜信號
25,40,85,125或165MHz采集帶寬
HD選項在整個采集帶寬上實現80dB的無雜散動態范圍
在165MHz帶寬下采集5秒以上的數據
寬帶預選濾波器，在直到165MHz的整個分析帶寬中提供無像頻測量
在日常工作工具中提供更多標準分析，超過您的預期
測量其中包括通道功率、ACLR、CCDF、OBW/EBW、雜散搜索、EMI檢測器
幅度、頻率、相位相對于時間關系、DPX頻譜和三維頻譜圖
相關的多域信息顯示
多種性能選項實現了實時和動態范圍及分析，提供了額外的價值
高動態范圍選項在超寬的采集帶寬內提供了無可比擬的80dBc無雜散分析功能
高性能DPX提供了行業領先的100%檢測概率超短信號持續時間
選配應用軟件，為特定應用和標準增加專用測量
AM/FM/PM調制和音頻測量(選項10)
相位噪聲和抖動(選項11)
自動穩定時間測量(頻率和相位)(選項12)
超過30種脈沖測量，可望采集超過200,000個脈沖，實現后期分析和累積統計。(選項20)
通用數字調制分析(選項21)為20多種調制類型提供矢量信號分析儀功能
簡單全面地進行APCOProject25發射機一致性測試和分析，包括第1期(C4FM)和第2期(TDMA)(選項26)
WLAN分析，包括802.11a/b/g/j/p、802.11n和802.11ac(選項23、24、25）
噪聲因數和增益測量（選項14）
Bluetooth?分析（選項27和選項31）
手動和自動測量地圖繪制及信號強度功能，用音頻音調及可視方式表示接收信號強度（選項MAP）
LTE?FDD和TDD基站(eNB）發射機RF測量（選項28）
信號分類和調查
EMC/EMI預符合性和故障排除（選項32）

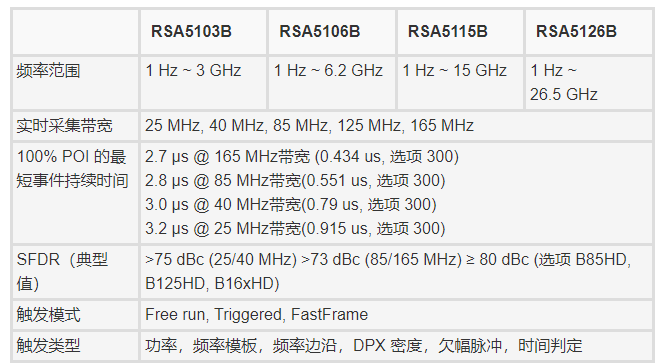

模型簡述
-
