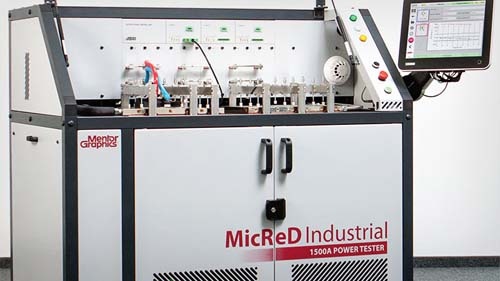

Mentor Graphics PWT1500A功率循環與熱測試系統

      隨著IGBT等電力電子器件的功率不斷增大，應用的范圍也隨之變得越來越廣，從電機驅動、光伏逆變器，到鐵路牽引、電動/混合動力汽車無不涉獵。但是電力電子器件不僅要工作在正常狀態下，有時候也需要工作在極端情況下，電子電子器件的工作性能會直接影響到整個系統的工作性能，因此IGBT等電力電子器件的功率循環及熱測試在整個研發、生產過程中尤為重要。

      PWT1500A功率循環與熱測試系統基于MicReD T3Ster瞬態熱測試技術進行工業化開發和應用，提供全自動的功率循環測試，針對MOSFET、IGBT和通用的兩極功率器件可以進行三個樣品同時測試，每個樣品最高電流可達500A，對于單個電力電子器件進行功率循環測試時，最高電流可達1500A。

      PWT1500A功率循環與熱測試系統支持自動功率循環及熱測試，利用實測的數據對老化過程中器件出現的缺陷進行實時檢測。PT1500A功率循環與熱測試系統首次同時集成了自動功率循環、熱測試以及結構函數分析功能，客戶只需要一個平臺就能夠對器件進行熱測試及可靠性，無需再像以往一樣先進行功率循環老化，再轉移到其他設備進行診斷。

      PWT1500A功率循環與熱測試系統能夠在功率循環過程中實時監控電流（包括柵極電流）、電壓以及結溫等參數，同時利用結構函數分析循環過程中封裝結構的改變和缺陷等。PWT1500A功率循環與熱測試系統可以用于幫助客戶加強以及加速封裝結構研發、可靠性測試以及可靠性篩選的批量測試。

      PWT1500A功率循環與熱測試系統在進行功率循環的同時，可以實時提供結構函數的分析結構以顯示正在發展的缺陷，循環數以及失效的原因，這樣可以省去循環結束后的實驗室檢測。PWT1500A功率循環與熱測試系統可以對多樣品長時間進行功率循環測試，告別傳統的先確定器件衰減發生的時間范圍，再在該時間范圍內進行一系列的熱測試以確保獲得衰減數據。（與傳統的功率循環設備相比，PT1500A功率循環與熱測試系統可以確保不錯過任何一個器件衰減的時間點。）

      利用PWT1500A功率循環與熱測試系統，用戶可以設計更加可靠的電子封裝產品，并為其用戶提供精確的可靠性數據。PWT1500A功率循環與熱測試系統提供的測試及特性化數據，可以與熱仿真軟件FloTHERM和FloEFD結合使用，以調整和驗證其熱學模型。
