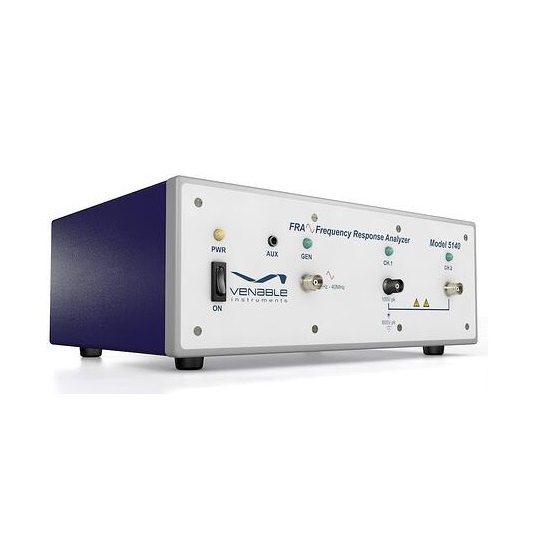

名稱：Venable 5140頻率響應分析儀
型號：5140
品牌：Venable
描述：新型的Venable5140經濟型頻率響應分析儀（FRA），電源環路分析儀，環路分析儀，相位增益分析儀，頻率特性分...

服務熱線：0755-86185757

產品概述

主要特點

選型指南

資料下載

新型的Venable5140經濟型頻率響應分析儀（FRA），電源環路分析儀，環路分析儀，相位增益分析儀，頻率特性分析儀兼具可攜帶性和可購性，Venable5140 型號是現場工程師的絕佳選擇，穩健、輕便并且耐用，可攜帶到偏遠地點進行穩定性檢測和測量，小型 Venable5140 型號，僅重4磅，給在外奔波的工程師配備了所有必備零部件，保證全面的檢測和測量性能。

Venable5140經濟型頻率響應分析儀將新的混合信號技術和先進的 DSP 結合，提供通用檢測和分析功能。單個和綜合的硬件和軟件系統有許多復雜的檢測功能，頻率范圍（1Hz~40MHz）,并帶有一個隔離 600Vpk 的輸入通道。

Venable5140帶有適配自身版本的 Venable 著名的 K-Factor 軟件，即 5140 型號 Stability Analysis?。作為完備、精確、便攜的相位/增益和阻抗測量系統。

Venable5140通過符合行業標準的 USB2.0/IEE-488（GPIB）接口運行，帶有ExcelTM 和離線數據處理格式的文本文件。

Venable 儀器采用新的 CPLD 技術，發動專用處理器，進行數據采集和分析。一個單獨的處理器能運作所有通信功能。SDRAM的存儲驅動了最佳性能，處理器和模擬硬件能同時緩沖。5140能在雙輸入通道內同時進行模擬分析，可靠捕捉所有數據。

Venable5140還可以很好的替換業內常見的Venable3120產品（已經停產）。
Venable，超過 30 年走在穩定性分析的前列，堅持不懈地為需要檢測和測量的客戶提供前沿的儀器和分析軟件。

主要技術指標：

	Venable5140，雙通道，40MHz
發生器
頻率范圍	1Hz – 40MHz（正弦波）
交流振幅	10mV – 10V
直流偏置	±10V，10mV 步進
模式	單頻率，對數，線性掃描步進
對數掃描	0.1~2000 步進/十位; 1 Hz-40MHz 步進
輸出振幅壓縮	通過 Venable 軟件伺服動態調整輸出，維持恒定輸入水平
輸出阻抗	50 ohms
輸出配置	單端接地
分析儀
測量頻率范圍	1Hz ~ 40MHz
輸入配置	Ch.1 單端浮動（600V）
輸入阻抗	1 Meg ohm
測量精確度	增益 ±0.03dB + .1dB/MHz; 相位 ±0.4deg + 1 deg/MHz
測量技術	窄頻帶 DFT
延遲時間：	0-100sec
集成時間：	20msec-100ksec
集成循環：	1-9999 循環
輸入耦合	直流，自動直流補償取消
輸入范圍	7 范圍內 10mV~10Vpk 全標度，自動設定范圍
動態范圍	120dB
CMRR/IMRR	120dB
最大輸入	±100Vpk
最大輸入耐壓	±100Vpk
超量警報	LED 指示燈
校準	NIST 標準
系統
計算機接口	USB2.0，GPIB接口
輔助輸出	12Vdc/400mA 4.8W 適配器
應用軟件	Venable穩定性分析軟件，兼容Windows 7/8/10
真實顯示更新時間	每個點均會照捕獲標繪
數據分析	增益余量，相位余量，阻抗；零部件：R,L,C,Z
供電要求	90~264Vac, 48~62Hz, 30VA, 240VDC, 24W(Min)
重量/尺寸	4 Lbs. – 9.8”x9.8”x3.2”
