概 述
P1300 高壓差分探頭是具有浮地測量功能的高壓差分探頭。其帶寬達到 50MHz，滿足了大部分測試系統的需要；雙量程可供選擇，其差動測量電壓范圍滿足大部分測試電路的要求；具有過載報警功能；探頭配備標準的 BNC 輸出接口，可與任何廠家的示波器配合使用。探頭具備良好的共模噪聲抑制能力，輸入端具有較高的輸入阻抗和較低電容，可以準確高速地測量差分電壓信號。可廣泛用于開關電源﹑變頻器﹑電子鎮流器﹑變頻家電和其它電氣功率裝置等的研發﹑調試或檢修工作中。
應用
浮地電壓測量
變頻器
開關電源設計
焊接﹑電鍍電源
感應加熱﹑電磁爐
電機驅動設計
電子鎮流器設計
CRT 顯示器設計
逆變﹑UPS 電源
變頻家電
電源轉換等相關設計
電工實驗
低壓電器試驗
電力電子和電力傳動實驗等
產品及附件說明

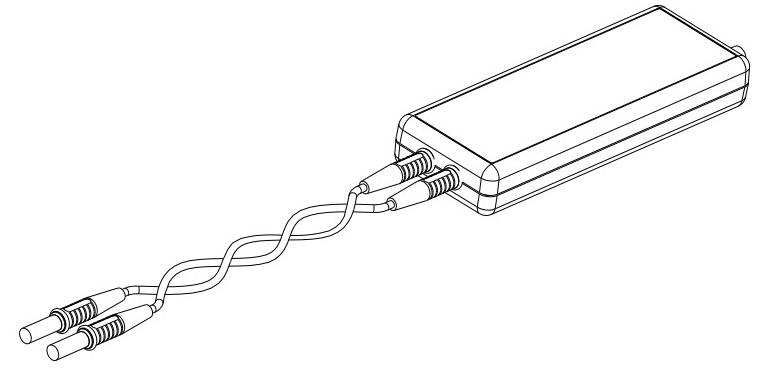

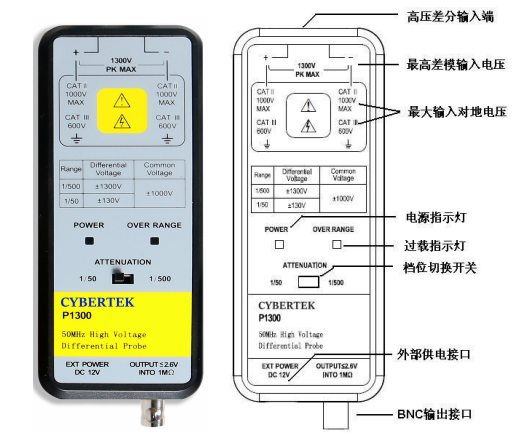

探頭主體說明
詳細說明：
1 輸入接口：紅線為正，黑線為負，當接反后，輸出會反相。
2 檔位（ATTENUATION）：不同檔位代表不同量程范圍。500X 表示最高測量電壓為 1300V；50X 表示最高測量電壓為 130V；示波器衰減倍數應該根據探頭的檔位選擇相應的設置。
3 OVER RANGE 指示燈:測量范圍超過量程時，指示燈點亮為紅色。
4 輸出接口：標配標準的 BNC 輸出接口，可匹配任何廠家示波器，要求示波器輸入阻抗設置為 1MΩ；如設置成 50Ω，會造成輸出值衰減為實際值的一半。

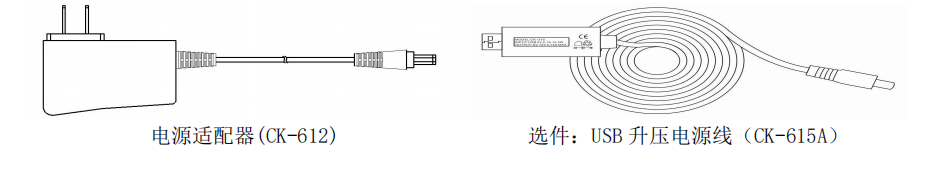

5 電源接口：外部電源 DC 12V 接口，通過標配的 DC 適配器供電。

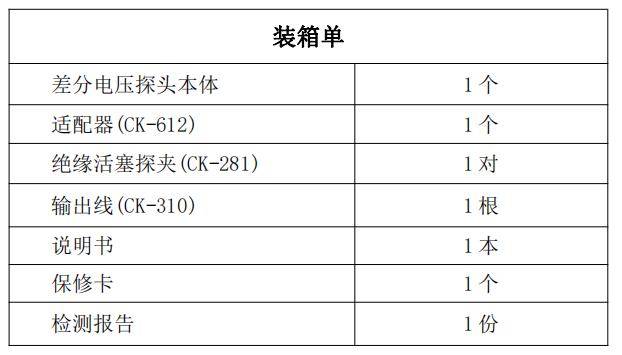

附件說明

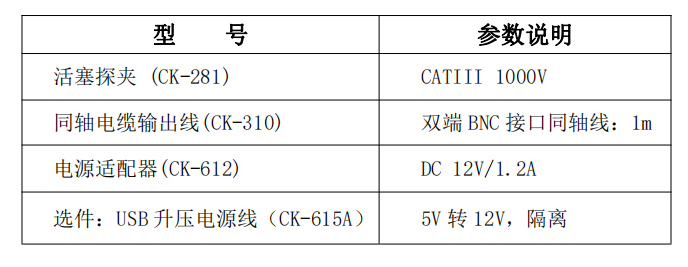

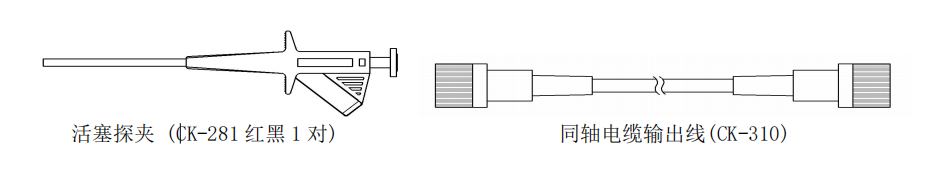

產品附件說明
