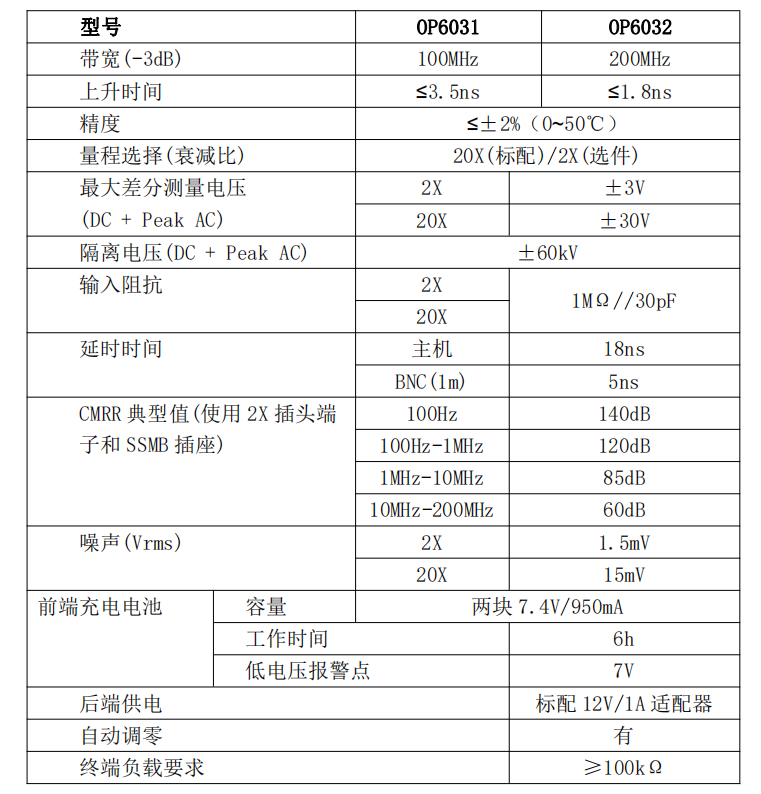

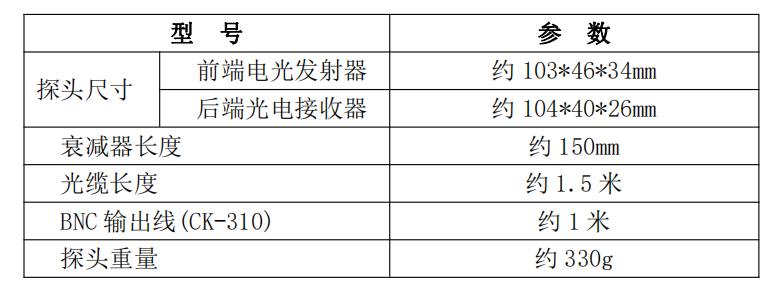

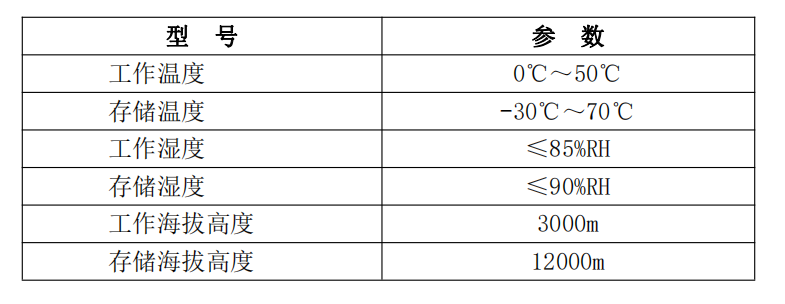

OP6031/OP6032 是超高共模抑制比的光纖隔離電壓探頭。傳統的差分探頭的共模抑制比在高頻段下降很快，導致準確測量高共模干擾電壓下的小電壓信號波形（比如測量半橋電路的上管的驅動電壓）極其困難。OP6031/OP6032 釆用了高性能的激光器光纖信號傳輸系統，從而在整個工作帶寬內具有超高的共模抑制比，可以幫助我們的客戶用很低的成本完成這類挑戰性的測量。

浮地信號測試

測量 Si/SiC/GaN 等功率器件的柵極電壓驅動。

高共模電壓情況下的差模小信號測量

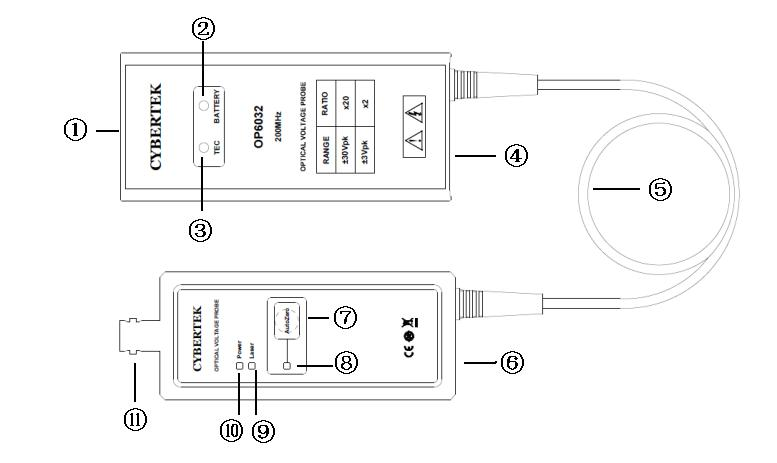

1 輸入端口：USB 接口。連接產品的衰減器,標配 20X,選件 2X，可根據測量電壓需要，選擇相應的衰減器。

2 BATTERY 指示燈：綠色表示電量充足，黃色表示電量不足，請及時充電。

3 TEC 指示燈： 激光器溫控指示燈，綠色表示溫控系統正常工作，熄滅表示溫控系統失效，工作不正常。

4 前端光發射器盒電源開關:不用時，關閉電源，節省電量。

5 光纜連接線：連接前端光發送器和后端光接收器，長度 1.5 米。

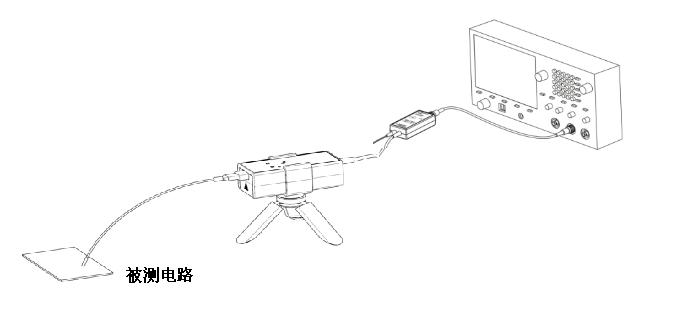

使用時請注意

請勿擠壓、卷曲或猛烈彎曲光纜。光纜的彎曲直徑大于 10 厘米。

請勿在光纜上進行扭結或打結。勿拉動或猛拉光纜，特別是在有扭結或打結的情況下。

請勿使“電→光”發射器和“光→電”接收器跌落，這可能導致內部光學部件損壞和錯位。

避免擠壓光纜，如不小心用椅子輪子碾壓電纜或將重物跌落到電纜上。

不使用時，請將光隔離探頭按出廠方式存放在隨附的手提箱中。

每次使用前，請仔細檢查光纜是否有損壞，如被撕裂或其他缺陷，請立即停止使用。

6 電源接口：后端光電接收器 DC12V 電源接口。

7 自動調零按鍵：實現輸出信號的自動調零。

8 調零指示燈：調零時該指示燈會亮，表示產品在調零。調零結束，滴滴兩聲后燈滅，表示調零成功；如果調零結束后，指示燈常亮，并伴有蜂鳴器長鳴一秒鐘，表示調零失敗。

9 電源指示燈：后端光電接收器電源指示燈。

10 輸出信號：標準的 BNC 輸出接口，用標配的 BNC 線連接到示波器。

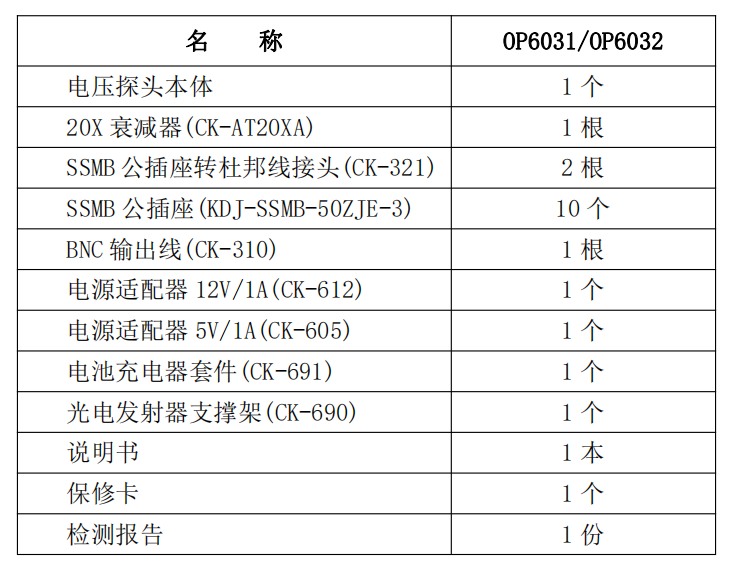

衰減器

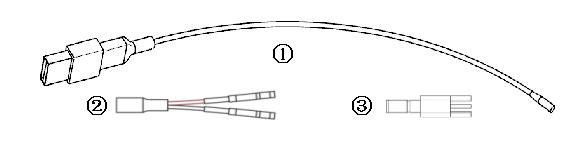

1 衰減器：衰減器連接到探頭端的是 USB 插頭，另外一端連接到被測電路的是 SSMB 射頻母插頭。衰減器有 20X 和 2X，分別對應的測量范圍是±30V 和 3V,產品標配 20X 衰減器。用戶可以根據被測的信號大小選擇合適的衰減器。用戶需要自行設置示波器的衰減系數。

2 SSMB 公插座轉杜邦線接頭:在對共模抑制比要求不高的場合，可使用該轉接頭，方便測量。

3 SSMB 公插座:為獲得較高的共模抑制比，用戶可以把該插座直接焊接在被測設備的電路板上，也可以焊接在被測的元件上。SSMB 公插座焊接到元件的連接線越短，共模抑制比越高。

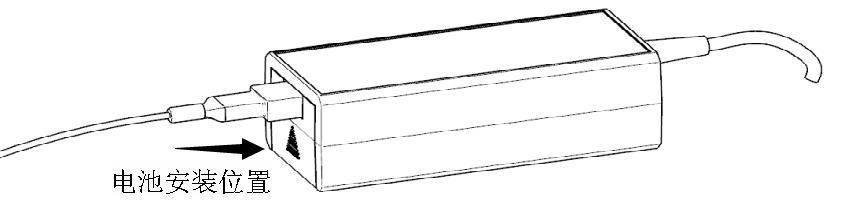

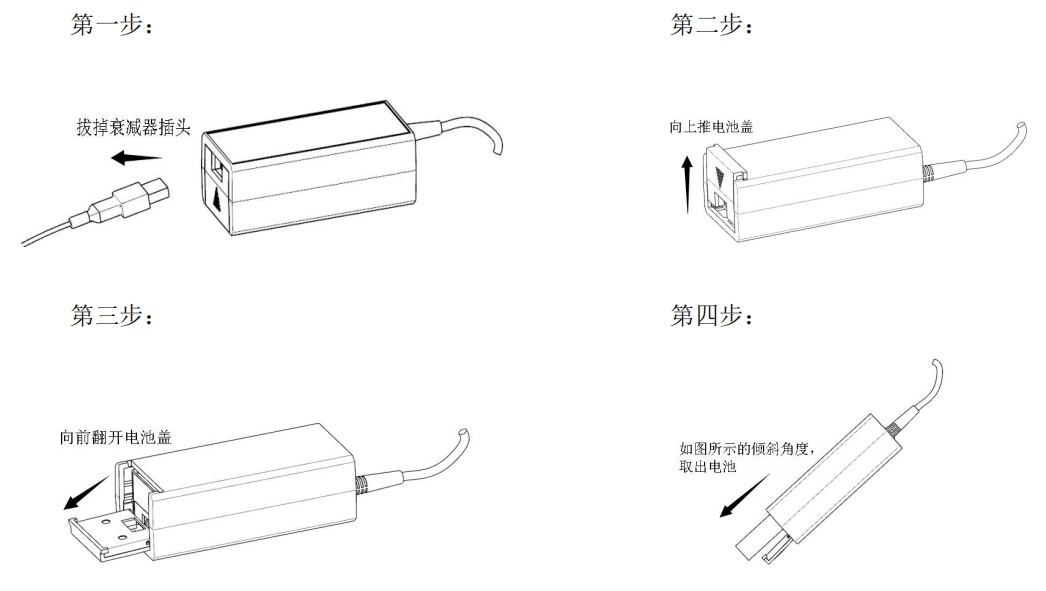

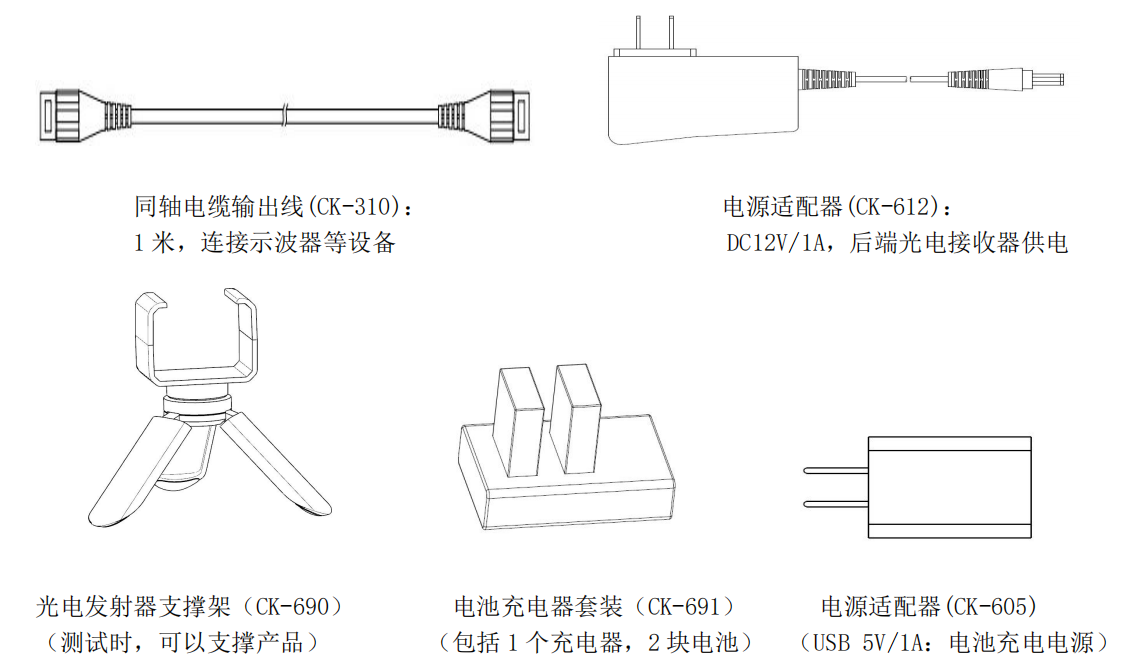

產品標配 7.4V/950mAh 兩塊鋰電池，如上圖所示：電池安裝位置，本設計在插入衰減器后，衰減器起到限位作用，電池無法取出，如需取出電池充電，參考如下步驟：
