產品概要

C12高低溫探針臺具有優異的機械系統，結構性能穩定，人體工程學設計，操作便捷，支持多功能升級，功能豐富全面。該產品主要應用于集成電路，LED，LCD，太陽能電池，半導體行業的制造和研究領域。

基本信息

產品型號	C12	工作環境	高低溫環境
電力需求	220VC,50~60Hz	操控方式	手動
產品尺寸	長寬高：1400mm920mm920mm	設備重量	150KG/170KG/250KG

應用方向

高低溫環境下，LD/LED/PD測試，PCB/封裝器件測試，材料/器件的IV/CV特性測試、0.2微米以上芯片內部線路/電極/PAD測試、高頻、射頻測試等

技術特點

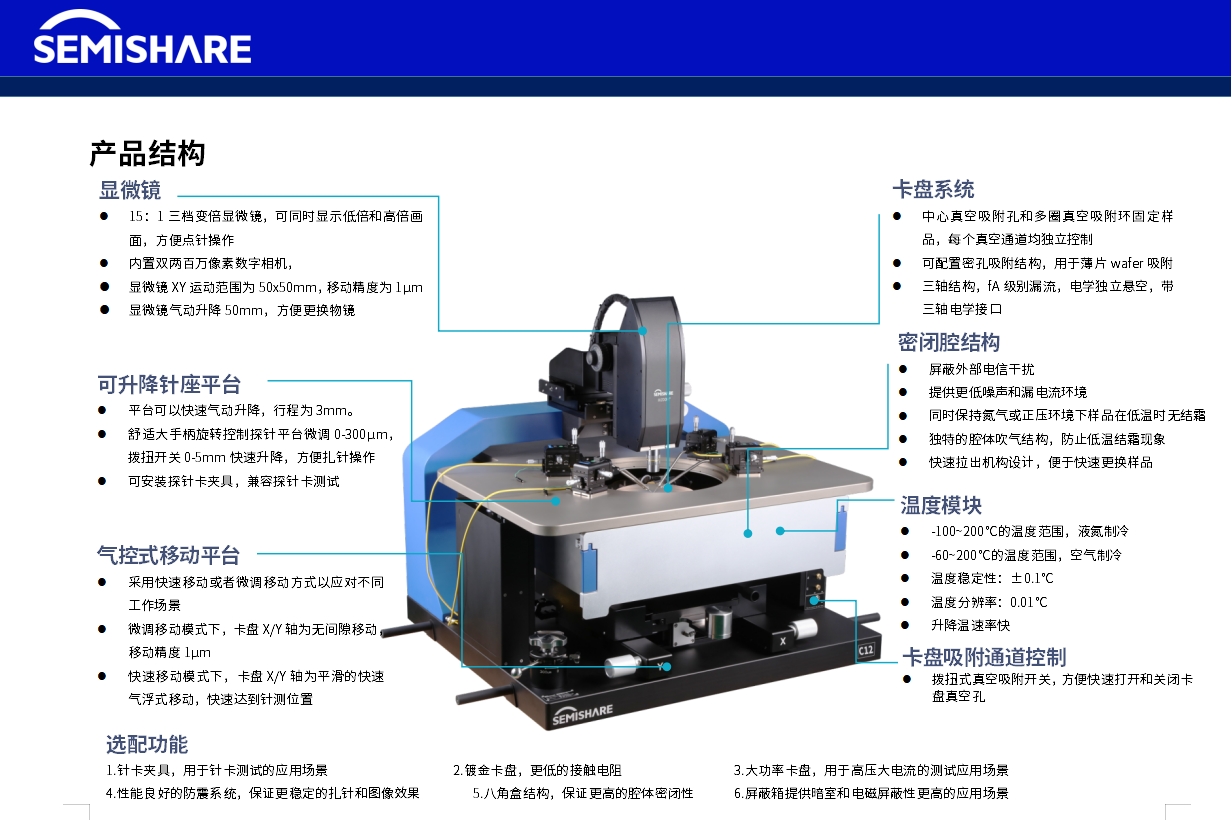

產品特點

> 創新的氣動式卡盤XY移動平臺 滿足客戶對整塊晶圓的測試需要；提供3種快速移動方式 >三段式升降針座平臺 針座平臺具有用于晶圓接觸，分離（300μm）和裝載的三段升降功能，帶有安全鎖裝置，可防止探頭或晶圓意外損壞的同時，確保精準的接觸定位 >先進的3ZOOM?成像技術 在圖像中能觀察到3種倍率的成像效果，無需進行倍率和鏡頭切換 >密閉腔結構設計 屏蔽外部電信干擾，提供更低噪聲和漏電流環境，同時保持氮或正壓環境下樣品低溫?zé)o結霜，獨特的腔體吹氣結構，防止低溫結霜現象

相關產品

H12綜合型手動探針臺
型號：H12
品牌：SEMISHARE
CG真空高低溫探針臺
型號：CG
品牌：SEMISHARE
FA8失效分析探針臺
型號：FA8
品牌：SEMISHARE
X12半自動探針臺
型號：X12
品牌：SEMISHARE

XY行程范圍	300 mm x300 mm (12"x12")
XY最佳行程	300mm x 300 mm（滿足大范圍行程測試）
移動精度/分辨率	< 1.0 μm (0.04 mils) (~0.8 mm/rev)
平面性	<10μm
theta行程	粗調：360°
	微調精度：± 8.0° (optional)*
	分辨率：7.5 x 10^-3 gradient
運動控制	氣控+無牙螺母控制
Z軸升降	快速升降：3mm
Z軸升降	微調升降：0-13mm,精度：≤2μm

材料	鋼鍍鎳
尺寸	見產品尺寸介紹第8頁
最大針座數量	8 DC and 4 RF(取于針座配置)
卡盤到針座平臺下底面最佳距離
Z-height運動范圍	Max.0-40mm (取于卡盤配置)
Separation lift	3段：分離(300μm)，Load裝載(5mm),不間斷升降（0-40mm)
接觸重復性	< ±1μm (0.08 mils)
RF 針座固定	磁力吸附/真空吸附
DC 針座固定	磁力吸附/真空吸附
